В предыдущем посте я создал гистограмму на основе категорий и csv файла.
Однако, в тот момент гистограмма не была оформлена, чтобы её можно было вставить в презентацию. Этот пост создан именно для того, чтобы подсказать, как это сделать сразу, не используя внешние редакторы.

Итак загружаем код исправленного скрипта:

set terminal wxt 0
set datafile separator ‘,’
set boxwidth 0.4 relative
set style fill solid 0.5
set grid ytics
set ytics nomirror
set ylabel «количество замен» font ‘ , 15’
set y2tics
set y2label «уровень RSA» font ‘ , 15’
set style data histograms
set xtics font ‘ , 20’
set key font ‘ , 15’
plot ‘stat.csv’ using ($0-0.25):2 axes x1y1 with boxes title «Количество замен с ΔΔG>2″, » using 3:xtic(1) axes x1y2 with boxes title ‘Консервативность’ , » using ($0+0.25):4 title ‘RSA’ with boxes axes x1y2
pause mouse

здесь я жирным курсивом выделил изменения.
Я добавил set y(2)label и дописал в конец строки формат этих самых label. Это подписи осей и шрифт размером 15 pt.
Ко всему прочему я добавил set key font ‘ , 15’, указав интерпретатору, что надо крупнее делать чем он умеет.

директива pause mouse означает, что скрипт не завершает работу, по не будет использована мышь вне рабочего окружения.

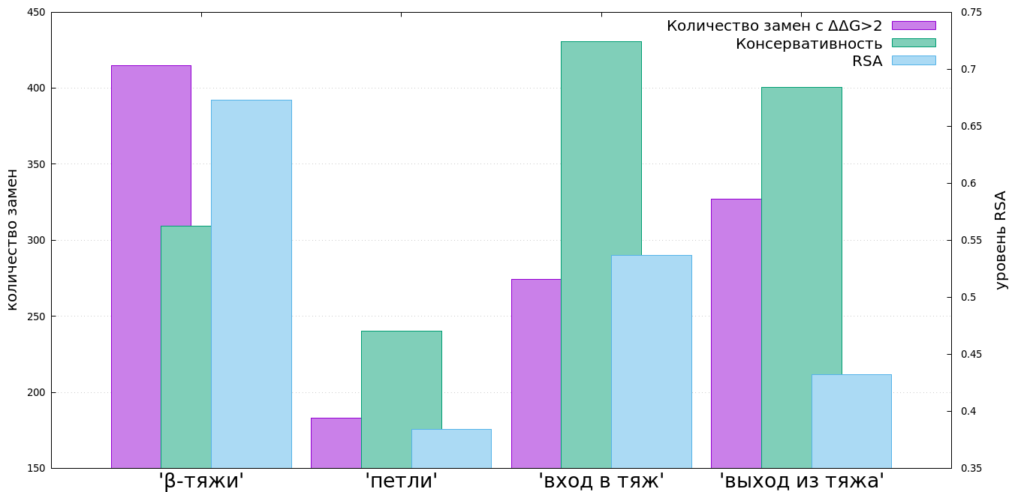

Ну и результатики:

Всё.
